バッチ処理型自動ブラスト機

バレルカゴ型

バレルカゴ型
ワークをバレルカゴに投入し、バレルカゴの回転でワークを混転させながら、固定したガンで研磨材を噴射しブラスト処理を行います。
ワークの出し入れはバレルカゴを外すことにより簡単に行えます。

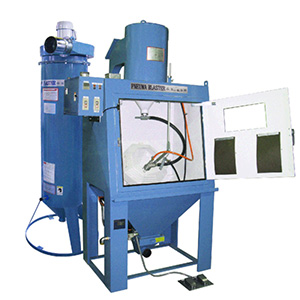

重力式バレルカゴ式:SGK-L型
-3型仕様 | -4型仕様

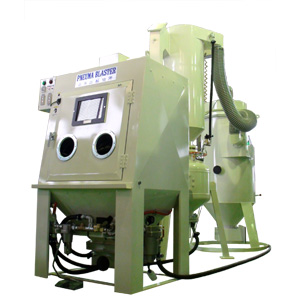

直圧式バレルカゴ型:FD-LD型
-4LD-501仕様
重力式バレルカゴ式:SGK-L型 直圧式バレルカゴ型:FD-LD型
【装置の特徴】
  • ダストコレクターが別置きタイプの本格的な産業用ブラスト装置です。
  • このダストコレクターが加工室内に強い下向きの気流を作り出しますので、スッキリした視界のもとでのブラスト作業が可能です。
  • 大型サイクロンの装備で、研磨材の分級も容易で、安定したブラスト加工ができます。
  • 圧力調整器、エアーフィルター等の必要な機器を全て装備している為、大変経済的です。
  • 研磨材は循環使用する為、無駄がありません。
  • バレルかごの中で混転するワークを加工する為、小物部品の全面加工に適しています。
  • バレルかごを外せば、内部を広く使え、手動加工にも対応できます。
  • ガン2本タイプの高効率モデル、ブラスト加工後のエアーブロー機能装備のデラックスモデルもあり、ご要望に合わせた機種の選択が可能です。
【推奨研磨材】(SGK-3L、3LD型の場合)
  • 比重の小さいもの (セラミックス、ガラス、樹脂、植物系) #36~#220
  • 比重の大きいもの (金属系) 0.2mm以下
【推奨研磨材】(SGK-4L、4LD型の場合)
  • 比重の小さいもの (セラミックス、ガラス、樹脂、植物系) #36~#220
  • 比重の大きいもの (金属系) 0.3mm以下
【装置の特徴】
  • 本装置は、本体キャビネット、回収タンク・加圧タンクユニット及び ダストコレクターの3点で構成されている直圧式噴射機構を備えたブラスト装置です。
  • ダストコレクターにより本体内に強い下向きの気流を作り出し、サイクロン方式の回収タンクで効率的な研磨材の分級が可能となり、スッキリした視界のもとで安定したブラスト作業ができます。
  • 研磨材は循環使用する為、無駄がありません。
  • 加圧タンク内を加圧して内部の研磨材を強制的にブラストホース内へ送り込みガンより高速で噴射させる直圧方式である為、サイホン方式の重力式に比べ、強烈な加工能力を発揮します。
    5mm厚の板ガラスに20秒程度で穴をあける加工能力を有した装置です。
  • バレルかごの中で混転するワークを加工する為、小物部品の全面加工に適しています。加工時間、エアーブロー時間は、タイマー制御となります。
  • バレルかごを外せば、内部を広く使え、手動加工にも対応できます。
【推奨研磨材】
  • 比重の小さいもの (セラミックス、ガラス、樹脂、植物系) #24~#150
  • 比重の大きいもの (金属系)
    ショットの場合:0.3mm以下、グリットの場合:0.4mm以下

エンドレスベルト型

エンドレスベルト型 エンドレスベルト型
投入したワークをエンドレスベルトの回転で混転させながら振動するガンで研磨材を噴射しブラスト処理を行います。
ブラスト処理後のエアブローまでタイマーコントロールされる自動機で、ワーク排出もベルトの逆転で簡単に行えます。

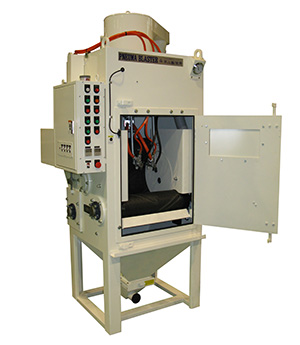

エンドレスゴムベルト式:SG-BL型
-3BL仕様 | -4BL仕様
重力式バレルカゴ式:SGK-L型
【装置の特徴】
  • ダストコレクターが別置きタイプの本格的な産業用装置です。
  • 大型サイクロン装備で、研磨材の分級も容易で、安定した加工ができます。
  • 圧力調整器、エアーフィルター等の必要な機器を全て装備している為、大変経済的です。
  • 研磨材は循環使用する為、無駄がありません。
  • 本体内のエンドレスのゴムベルトの凹部に加工物を投入して、回転するエンドレスベルトで 混転させ、加工を行ないます。
  • バレルかごタイプのSGK-L型では難しい重い加工物も大量に投入できます。
  • 振動するガンでムラ無く均一加工し、排出はエンドレスベルトを逆転する事で自動排出ができます。
  • 加工物のサイズ、処理量等から、2機種より選択できます。
【推奨研磨材】
  • 比重の小さいもの (セラミックス、ガラス、樹脂、植物系)#36~#220
  • 比重の大きいもの (金属系)0.4mm以下

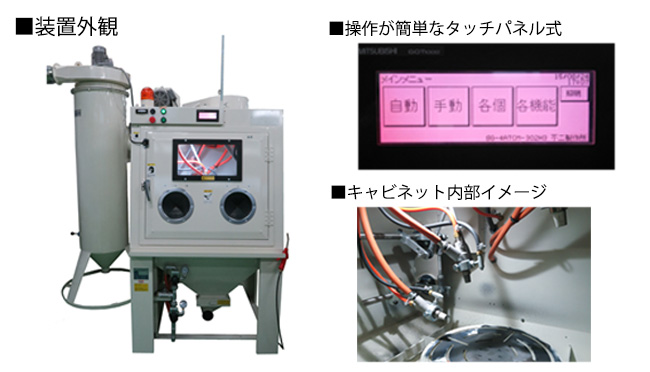

自動回転テーブル型

自動回転テーブル型 自動回転テーブル型
ワークを回転させる自動回転テーブルとガンを振動させる機構を有するブラスト装置です。
作業者はテーブル上にワークをセットし、スタートするだけでワーク全体を均一にブラスト処理、エアブローされる自動ブラスト加工装置です。
対象ワーク一覧
自動回転テーブル型:ATCM(セミオーダータイプ)
自動回転テーブル型:ATCM(セミオーダータイプ)
【装置の特徴】
  • 自動回転テーブル型:ATCM (セミオーダータイプ)では、加工ワークのサイズ、加工箇所、必要な加工能力などから装置仕様を選択して頂くことが可能です。
  • ワークを回転させる自動回転テーブルとガンを振動させる機構を有するブラスト装置です。作業者はテーブル上にワークをセットし、スタートするだけでワーク全体を均一にブラスト処理、エアブローされる自動ブラスト加工装置です。
【選択可能な装置仕様】
  • 装置扉開口サイズ
  • テーブルサイズ
  • ブラストガンの種類
  • ブラストガン本数
  • ブラストガンの配置など
※選択可能な装置仕様詳細については、 弊社までお問い合わせください
