ld series

LD バレルカゴ

エアーブラスト(サンドブラスト)装置

軽量小物ワーク用のバッチ処理装置

バレルカゴをゆっくりと回転させて、ワークを混転させながら固定ノズルで加工していく、軽量小物ワーク用のバッチ処理装置です。
バレルカゴをゆっくりと混転させるため、ワーク同士の接触による損傷はほとんどありません。また、ノズルの固定治具を外せば、手動加工も可能です。

処理方式
  • バッチ処理
  • 手動加工
適合性能
  • 量産対応
  • 均一品質
  • 省力化
  • 汎用性

specification 装置仕様

point
  1. 短時間で軽量小物ワークを効率的に均一処理
  2. 汎用性と省力化の同時実現

バレルカゴ型の特徴

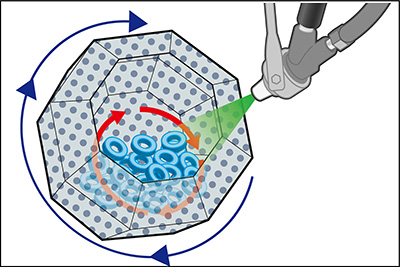

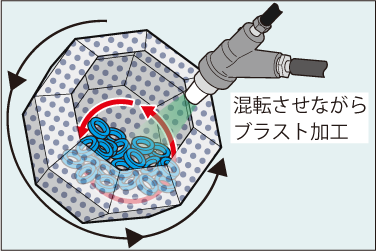

バレルカゴに軽量小物ワークを0.4ℓ~6ℓ程度(詳細は下記バレルカゴ容量参照)投入し、ワークをバレルカゴの回転でゆっくり混転させながら、固定したノズルでブラスト加工を行っていきます。
バレルカゴでの混転に適さないものや大型ワークの加工時は、バレルカゴを取り出し、ノズルを固定冶具から取り外せば、手動加工も可能です。

加工作業の流れ

バレルカゴは取り外しが簡単なので、ブラスト装置外でバレルカゴに加工ワークを投入し、バレルカゴごと装置にセットしてください。
その後はスタートすればセットした時間分の加工とエアブローが行われ、時間になると自動的に止まります。

ノズル2本のデラックスタイプ

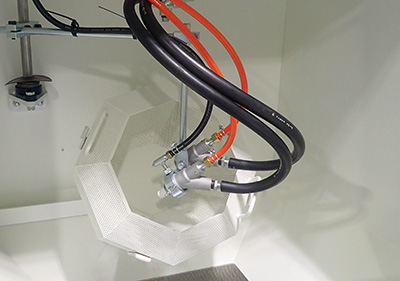

バレルカゴで混転するワークを加工するノズルは、2本にすることも可能です。
1回の加工時間が比較的長時間必要な場合に適しており、加工能力が向上し、処理時間を短縮することが可能です。

バレルカゴの着脱

バレルカゴは簡単に着脱可能です。

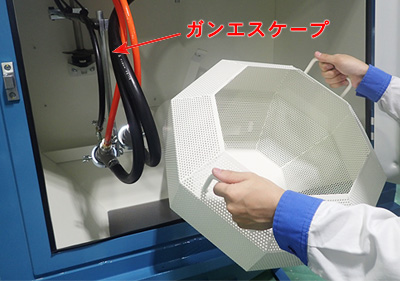

また、ガンエスケープオプションにより、カゴの前から固定ノズルを容易に横へずらせるようになるので、カゴの取り外しとノズル位置の再現がより簡単になります。

バレルカゴの種類

標準タイプです。
ステンレス 錆を嫌うワークに適しています。
ポリ塩化ビニル(PVC) プラスチック成形品の加工に適しています。
ウレタンコーティング 耐摩耗性に優れ、切削性の高いセラミック系研磨材使用時に最適です。
陣笠付き 板物をブラストする際に特に適しています。
フタ付き 微小ワークの加工に適しています。
  • 塗装無しタイプもあります。

バレルカゴの大きさと容量

スクロールできます
種類 最適容量(ℓ) 最大容量(ℓ) 対辺幅(mm) 高さ(mm)
L-18 0.4 0.5 180 120
L-25 1.3 1.8 230 172
L-35 3 4.3 350 220
L-45 7 9 440 260
L-55 15 20 550 390
  • バレルカゴの穴径は標準Φ3mm

standard models 標準モデル

detail

標準モデル
詳細

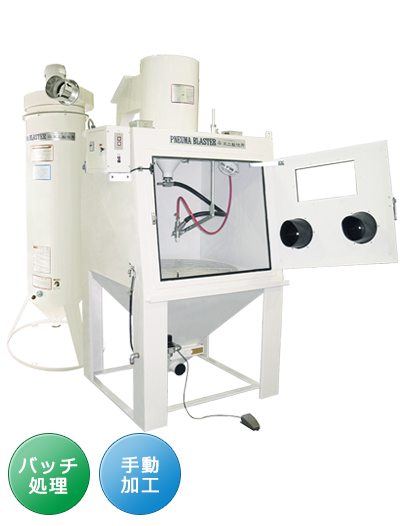

重力式バレルカゴ型標準モデル

重力式バレルカゴ型:SGK-L型の特徴

  • 集塵機(ダストコレクター)が別置きタイプの本格的な産業用ブラスト装置です。
  • バレルカゴの中で混転するワークを加工する為、小物部品の全面加工に適しています。
  • バレルカゴを外せば内部を広く使え、手動加工にも対応できます。
  • ガン2本タイプの高効率モデル、ブラスト加工後のエアーブロー機能装備のデラックスモデルもあり、ご要望に合わせた機種の選択が可能です。

推奨研磨材(SGK-3L、3LD型の場合)

  • 比重の小さいもの (セラミック、ガラス、樹脂系) #36~#220
  • 比重の大きいもの (金属系)
    ショット0.2mm以下
    グリット0.3mm以下

推奨研磨材(SGK-4L、4LD型の場合)

  • 比重の小さいもの (セラミック、ガラス、樹脂系) #24~#220
  • 比重の大きいもの (金属系)
    ショット0.3mm以下
    グリット0.4mm以下
detail

標準モデル
詳細

直圧式バレルカゴ型標準モデル

直圧式バレルカゴ型:FD-LD型の特徴

  • 本体キャビネット、回収タンク・加圧タンクユニット及び集塵機(ダストコレクター)の3点で構成されている直圧式噴射機構を備えたブラスト装置です。
  • 加圧タンク内を加圧して内部の研磨材を強制的にブラストホース内へ送り込み、ノズルより高速で噴射させる直圧式である為、重力式に比べ、強烈な加工能力を発揮します。
  • バレルカゴを外せば内部を広く使え、手動加工にも対応できます。

推奨研磨材

  • 比重の小さいもの (セラミック、ガラス、樹脂系) #24~#150
  • 比重の大きいもの (金属系)
    ショットの場合:0.3mm以下
    グリットの場合:0.4mm以下
