研磨材 ジルコンシリーズ

ジルコン研磨材は、繰り返し加工しても、破砕しにくく、加工面が変わりにくい研磨材です。
ショットピーニングや梨地、クリーニング等の用途があります。航空機・自動車関連で使用される規格(・AMS 2431 et 2431/7 ・SAE J 1830 ・MIL-S-13165C(cancelled) ・NF L 06-831)を保有しています。
また、不二製作所はサンゴバン製ジルコンシリーズの国内総代理店です。

ジルコンシリーズとは

結晶質ジルコニア(ZrO2)と非結晶質酸化硅素(SiO2)を電融法により融解し、 結晶相と非結晶相とが高密度結合により従来の燃結法より、圧縮および破壊強度の高まった靭性のあるジルコン研磨材です。

大きい比重

小さい噴射力で大きな加工能力を得られる。圧力低減によるコスト減が望める。

驚異の長寿命

ガラスビーズの10倍以上の耐久性。廃棄物処理の手間が省ける。

高い強靭性

高靭性なので粉塵が発生しない。耐久性が高く何回も使える。

高い安全性

科学的に安定し安全性が高い。粉塵爆発が発生しない。

物理的性状

真比重 3.85
カサ比重 2.3
ビッカース硬度 Hv 650~800
新モース硬度 9

化学的性状

成分 ZrO2 60~70%
SiO2 28~33%
Al2O3 <10%

他のビーズとの比較

ジルコンビーズ ガラスビーズ 金属ビーズ
型番 FZB FGB FSB
真比重 3.85 2.5 7.4-7.8
カサ比重 2.3 1.5-1.6 3.7-4
硬度 Hv10 650-800 550 450-700
ヤング率 GPa 330 60 180

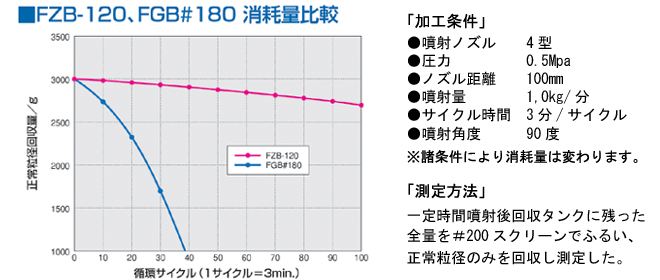

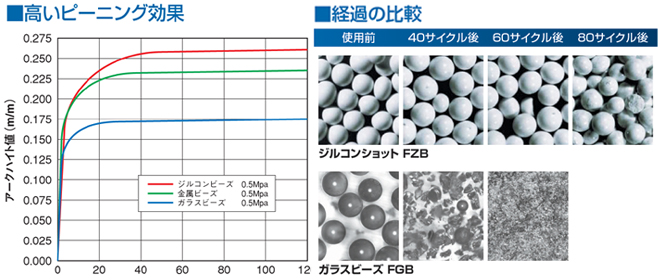

分析結果

用途および詳細

ジルコンビーズ

ビーズ形状で重く、強靭性があることから一般クリーニング用として使用する。(ガラスビーズ代替)

用途

アルミ押出ダイス、プラスチェック押出スクリュー、真空蒸着治具(スパッタ、CDVイオンプレーティング)、パッキングプレートクリーニング、各種クリーニング、ゴルフクラブヘッド美装梨地、溶接部のスパッタ、 テンパーカラー除去、ステンレス鋳造品の黒皮除去、ターゲット材の精研

形状 製品名称 粒径(mm)
不二ジルコンビーズ サンゴバン製ジルブラスト
FZB-20




B-20 0.600~0.850
FZB-30 B-30 0.425~0.600
FZB-40 B-40 0.250~0.425
FZB-60 B-60 0.125~0.250
FZB-80 B-80 0.180~0.250
FZB-100 B-100 0.125~0.180
FZB-120






B-120 0.063~0.125
FZB-170 B-170 0.045~0.090
FZB-205 B-205 <0.063
FZB-400 B-400 0.030~0.063
B-505 0.010~0.030
ジルコンショット

真円ビーズ形状の利点から航空機・自動車関係のショットピーニング、食品容器内外面の精密クリーニングに最適である。(スチールショット・ガラスビース代替)(JIS B2711準拠)

用途

航空機部品・自動車用ギア・原子力部品のショットピーニング、食品容器内外面の精研、バッキングプレートクリーニング、ターゲット材の精研、アルミ・亜鉛ダイキャスト品のバリ取・精研、ステンレス鋳造品の精研

形状 製品名称 粒径(mm)
不二ジルコンショット サンゴバン製ジルショット
FZS-850 Z-850 0.850~1.180
FZS-600 Z-600 0.600~0.850
FZS-425 Z-425 0.425~0.600
FZS-300 Z-300 0.300~0.425
FZS-210 Z-210 0.210~0.300
FZS-150 Z-150 0.150~0.210
FZS-100 Z-100 0.100~0.150
ジルコングリット

硬く重いグリッド形状は硬いセラミック材質でも驚異の最大粗さが得られる。(グリーンカーボランダム等代替)

用途

面粗し(バッキングプレート・セラミック類・真空蒸着部品・ステンレス類)、溶射前処理

形状 製品名称 粒径(mm)
不二ジルコングリッド サンゴバン製ジルグリッド
FZG-120 T-120 0.063~0.125
FZG-205 T-205 <0.063

※粒径範囲に入る比率は75~80%です。
NET(梱包重量) 不二製作所 20Kg  サンゴバン 20Kg
