SGF-3(A)、(B)型 概略仕様

概 略 仕 様
型式 SGF‐3(A) SGF‐3(B)
キャビネット寸法(mm) W805×H1585×D655 W805×H1585×D805
ダストコレクター型式 D3212‐04
ダストコレクター寸法(mm) Φ320×Φ590(接地部)×H1930
前扉開口寸法(mm) W680×H640
ターンテーブル(mm) Φ450 Φ600
ブラストガン型式×本数 F2‐3型ガン×1本
空気配管接続口径 15A (1/2B)
推奨コンプレッサー 3.7kW以上(5.5kW推奨)
空気量 460L/min
電源:必要電力 3相 AC200V:0.5kVA(0.4kW)
重量 (本体+ダストコレクター) 200kg+60kg 210kg+60kg

※加工圧力 0.4MPa時
※コンプレッサー必要容量は、加工圧力、連続噴射時間など加工条件により変化します。

SGF-3(A)、3(B)型各モデルの標準概略寸法は以下の通りです。 設置スペースは、扉開閉、ダストコレクターのシェイキング作業等のスペースも考慮して下さい。 当モデルは、前面の大きな扉が特徴です。

SGF-3(A)、(B)型 概略仕様
SGF-3(A)、(B)型 概略仕様

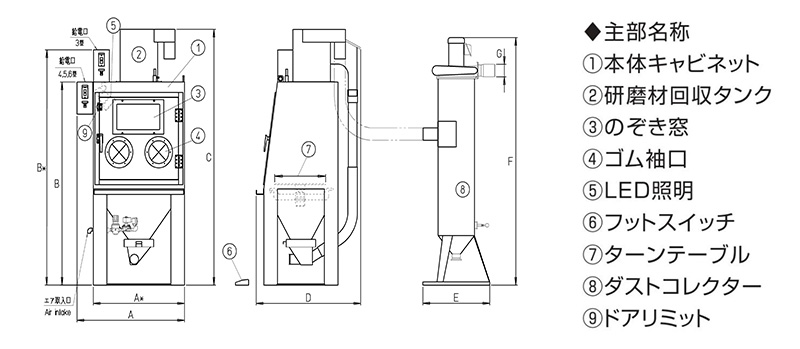

概略寸法(mm)
A※
810 1840 2000 3(A):930
3(B):1080
Φ590 1930 Φ98

※ターンテーブル径 ・・・ SGF-3(A)型:Φ450、  SGF-3(B)型:Φ600  耐荷重:50kg
※重量(本体/ダストコレクター) ・・・ SGF-3(A):200kg/60kg、  SGF-3(B):210kg/60kg
※概略設置スペース ・・・ SGF-3(A):900mm×1700mm、  SGF-3(B):900mm×2000mm

ご注意とお願い

  • 製品改良のため、仕様・サイズ等、内容は予告なく変更する場合があります。
  • カタログ・HPに掲載している画像は実物とは色や形状が若干異なる場合があります。
  • 製品のサイズは基準値です。製品の公差により、実際の製品のサイズとは異なる場合があります。
オプション

①簡易交換型窓ガラス

簡易交換型窓ガラス

ワンタッチでの交換が可能です。

②加工タイマー

加工タイマー

タイマーでの噴射時間積算・制御が可能です。

③直付ロングフジローブ

直付ロングフジローブ

ゴム手袋を扉に直接取り付けることが可能です。

④キャスター

キャスター

装置本体やダストコレクターにキャスターを取り付けることで、簡単に移動できます。
