bo series

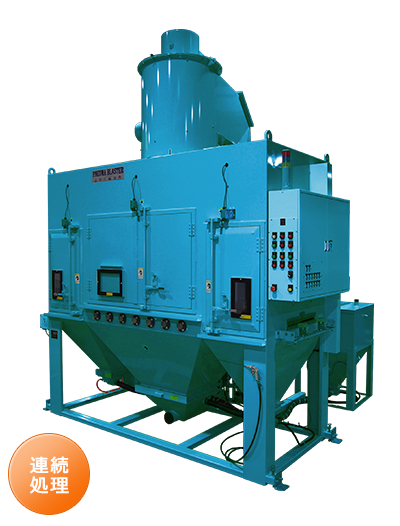

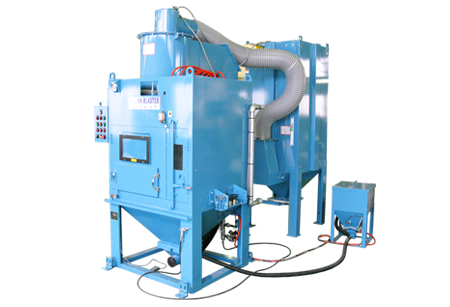

BO ロールtoロール

エアーブラスト(サンドブラスト)装置

線材やフープ材、コイル材の連続処理装置

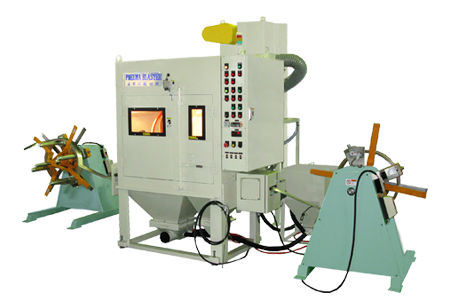

ブラスト装置前後に巻出しと巻取りを行う設備を設置し、ロールtoロール方式で線材や長尺帯状のフープ材、コイル材を加工室内へ搬送し、加工室内でブラスト加工及びエアブローを行う連続自動処理装置です。片面加工、両面加工のどちらも対応可能です。

処理方式
  • 連続処理
適合性能
  • 量産対応
  • 均一品質
  • 省力化

specification 装置仕様

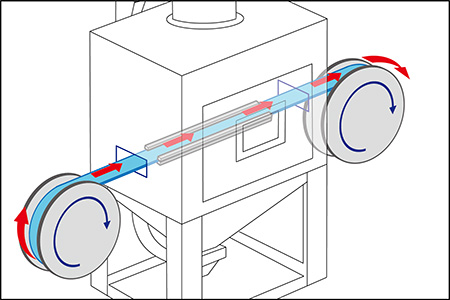

ワークの動き

ロール状に巻いてあるワークを巻出し機で加工室内へ搬送し、加工後に出口側の巻取り機で再び巻き取っていきます。

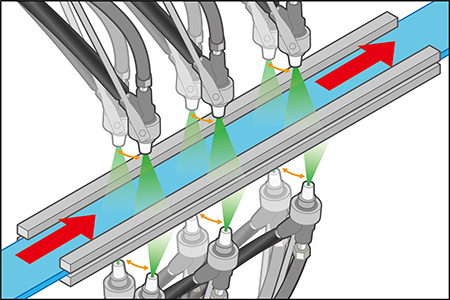

加工概要

巻出し機で加工室内に送られたワークを治具で保持し、たるみやねじれ無く高速搬送しながら、片面もしくは両面からブラスト加工を行います。

case 装置実績例

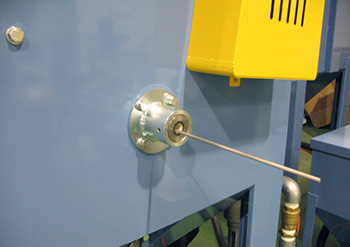

ワーク投入口

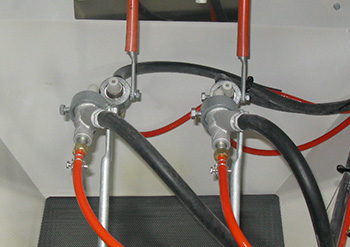

ノズルの間をワークが通る

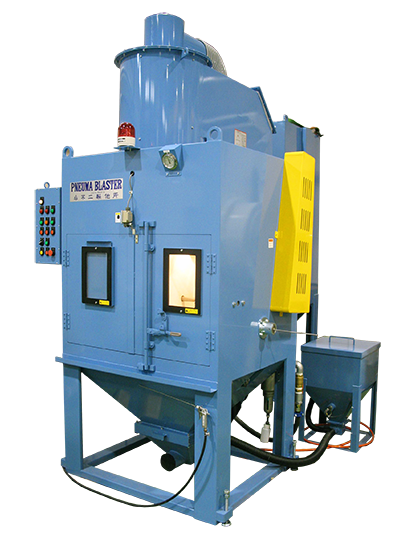

装置実績例 01

装置の加工室内に横から線材を貫通させて搬送させていき、加工室内で振動する4本のノズルの間を通していくことによって、線材全面のスケール除去を致します。

装置実績例 02

電子部品のフープ材のバリ取り用のブロワブラスト装置です。10本のノズルで上下からワーク全面のバリ取りを行っていきます。

装置実績例 03

厚さ数ミリの帯鋼を立てて搬送し、ワークの左右に備えたノズルの間を通していくことでワーク全面のスケール除去を行っていきます。

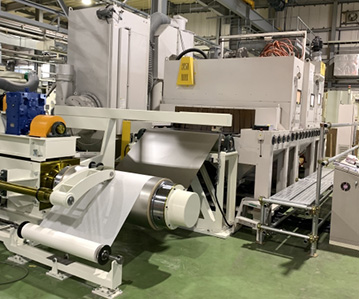

装置実績例 04

当社の茨城工場で受託加工用に稼働している最大幅1230mmのコイル材巻取り機付属の両面加工ブラスト装置です。受託加工、テスト加工の対応可能です。

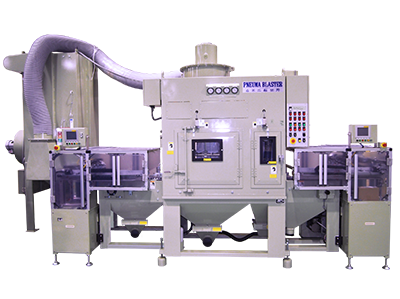

参考:短冊状ワーク自動加工機

フープ材形状から短冊状にカット済みのワークであってもブラスト装置前後にローダー・アンローダー装置を備えることで自動化することができます。

nozzle motion 代表的なノズルの動き

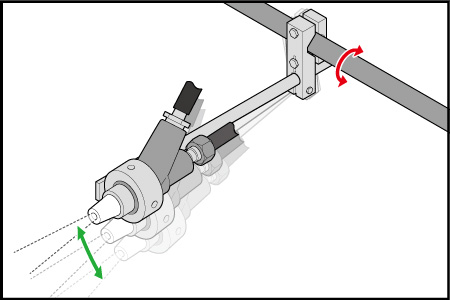

ガン振動型

装置内を投入部側から排出部側に流れているワークを挟み込むように上下もしくは左右に配置されたノズルを振動させる事で、ブラスト加工を行います。

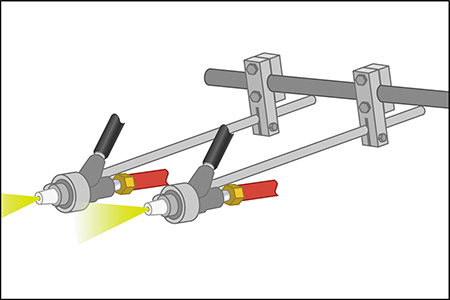

ガン固定型

ワークの特定部分を集中してブラスト加工する場合に用いられます。ワーク幅や、ワークの形状、加工箇所によっては、ガン振動の動作と組み合わせて用いる場合があります。
