sf series

SF 省スペース型手動機

エアーブラスト(サンドブラスト)装置

短時間作業や試作に最適な省スペース装置

キャビネット、集塵機(ダストコレクター)が一体となっている省スペースに設置可能な装置です。圧力調整、噴射量調整、集塵機の全機能を有しております。広い設置スペースがなくても手軽にブラスト装置を導入できます。主に短時間の作業や試作に使用されています。

処理方式
  • 手動加工
適合性能
  • 汎用性
  • 省スペース

sfk manual サイホン式 SFK型手動機の特徴

point
  1. 省スペースに設置可能なコンパクト設計
  2. シンプルな構造で、研磨材交換が簡単
  3. 短時間の作業や試作に最適

サイホン式SFK型の噴射・回収機構

SFK型はキャビネット下部に溜まっている研磨材をガン内部に負圧を発生させることで吸い上げて噴射します。

噴射加工後に、破砕して粉塵化されたものは気流に乗ってダストコレクターに吸引。再使用可能な研磨材は気流に乗らずにホッパーに落下し、再度ノズルへ供給されます。

キャビネット内に粉塵が漂わず、もやもやの無いクリアな視界でブラスト作業が可能です。また、シンプルな構造で研磨材交換が簡単です。

キャビネット内の様子

コンパクト設計ながらも、作業しやすいようにパンチングプレート、LEDのライトが備え付けられております。ガンを固定できるガンホルダーも設置されており、ワークによってはガンを固定したまま作業することが可能です。
300mm×300mm以下のワークの加工に適しています。

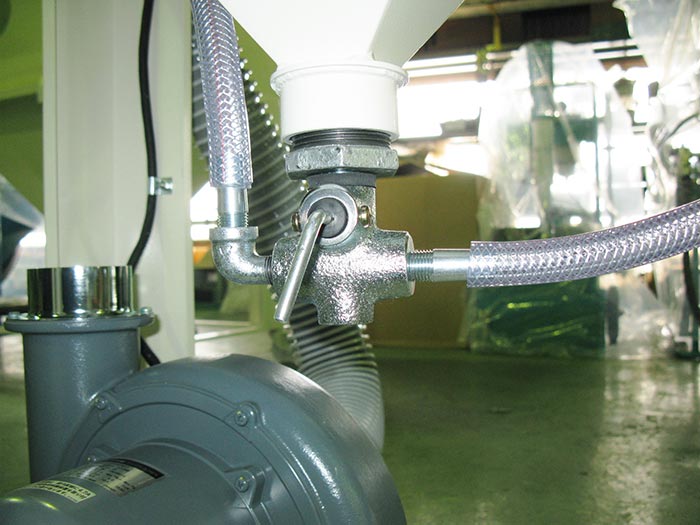

噴射量の調節

噴射量は研磨材調整器のハンドルを回転させることで調整可能です。
また、研磨材はキャビネット下部へ直接溜まっていく為、研磨材調整器を外すだけで研磨材の排出が完了致します。その為、清掃や研磨材の交換が簡単に出来ます。

detail

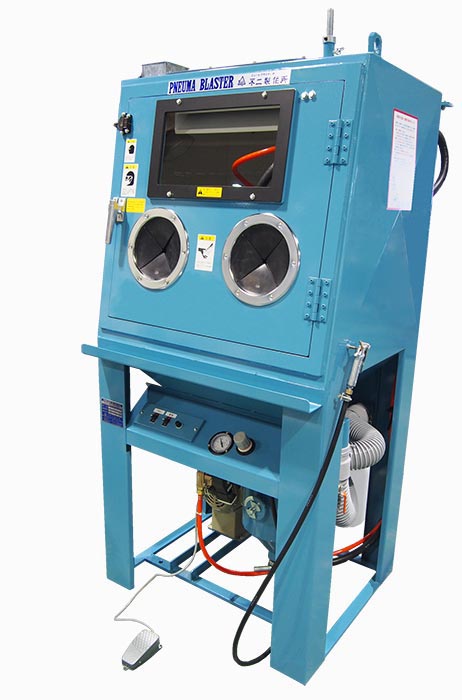

標準モデル
詳細

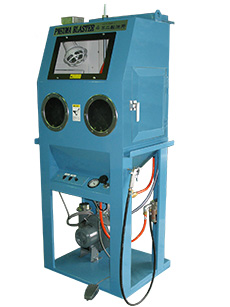

SFK型 標準モデル

SFK型の特徴

  • キャビネット、集塵機(ダストコレクター)が一体となっている装置では最小の機種です。
  • 圧力調整器、エアフィルター、ダストコレクター等の必要な機器を全て装備しています。
  • 研磨材は循環使用する為、無駄がありません。
  • 研磨材調整器による噴射量調整が可能です。
  • 家庭用の100V電源で使用可能です。
  • シンプル構造で研磨材の交換や本体の清掃が簡単です。
  • 小型ワークの加工に適しています。

推奨研磨材

  • 比重の小さいもの(セラミック、ガラス、樹脂系) #24~#150
  • 比重の大きいもの(金属系)0.4mm以下

sfc manual サイホン式 SFC型手動機の特徴

point
  1. 一定粒度の研磨材による安定した加工面
  2. 省スペースに設置可能なコンパクト設計
  3. 粉塵の後処理が簡単です

サイホン式SFC型の噴射・回収機構

SFC型はキャビネット下部の小型分級タンクに溜まっている研磨材をガン内部に負圧を発生させることで吸い上げて噴射します。

噴射された研磨材は、小型分級タンクに回収され、破砕して一定粒度以下になった研磨材と粉塵が、サイクロン分級によりダストコレクターへ吸引されます。再使用できる研磨材は再度噴射されます。

一定粒度の研磨材を自動循環出来るため、安定した加工面が得られることが特徴です。

集塵機に粉塵用タンクが備え付けられており、後処理も簡単です。

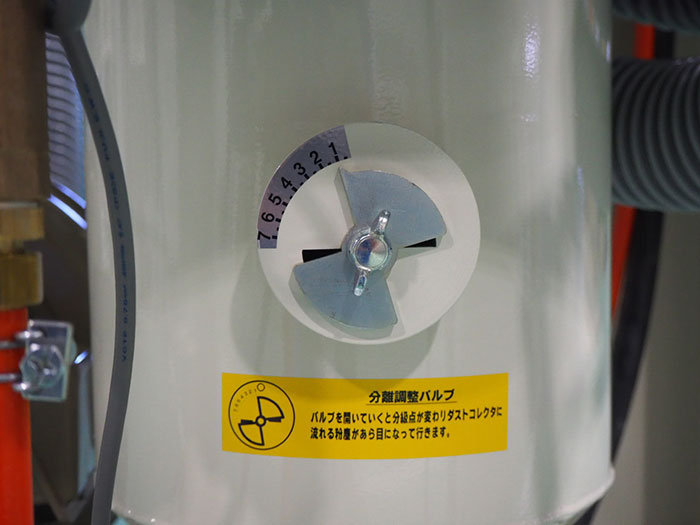

安定した加工面

使用された研磨材は小型分級タンクに回収され、小型分級タンク内でサイクロン方式により粉塵と再利用できる研磨材に分けられます。コンパクトな設計ながらも分級タンクを有することで一定粒度の研磨材を自動循環出来る為、安定した加工面が得られます。

粉塵処理の簡素化

粉砕され粉塵となった研磨材は、分級されてダストコレクターに回収されます。粉塵を回収する際は、ダストコレクター横のシェイキングレバーを動かしダストコレクター内の粉塵を落としてから粉塵タンクを回収するのみで、簡単に後処理ができます。

detail

標準モデル
詳細

SFC型 標準モデル

SFC型の特徴

  • キャビネットと集塵機(ダストコレクター)が一体型のコンパクト設計で、家庭用の100V電源で使用可能です。
  • 両横扉式ですので片側を壁につけても運用可能です。本体内全面にSFC-2型はパンチング、3型、4型はロストル(格子状のワーク置き)を標準装備しています。
  • ロストルは広めの間隔の格子状で、洗浄ゴミなどが発生しても落下するので、加工の邪魔になりません。
  • 小型分級タンク装備でSFK型よりも使用可能な研磨材粒度範囲が広く、幅広い用途に使用出来ます。研磨材調整器による噴射量調整が可能です。
  • ダストコレクター下部に粉塵用タンクを装備している為、粉塵処理も簡単です

推奨研磨材

  • 比重の小さいもの(セラミック、ガラス、樹脂系) #16~#280
  • 比重の大きいもの(金属系)0.6mm以下
detail

標準モデル
詳細

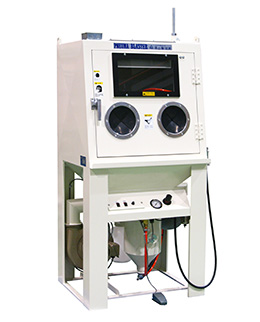

SFCF型 標準モデル

SFCF型の特徴

  • 上記SFC型を前面大扉式に変更したタイプです。前面の扉から大きな品物でも無理なく出し入れができます。またターンテーブルを標準装備していますので、品物を回転させて楽に加工ができます。
  • キャビネットと集塵機(ダストコレクター)が一体型のコンパクト設計です。
  • 小型分級タンク装備でSFK型よりも使用可能な研磨材粒度範囲が広く、粗い研磨材から微細な研磨材までオールマイティーに使用出来ます。 研磨材調整器による噴射量調整が可能です。
  • ダストコレクター下部に粉塵用タンクを装備している為、粉塵処理も簡単です。
  • 家庭用の100V電源で使用可能です。

推奨研磨材

  • 比重の小さいもの(セラミック、ガラス、樹脂系) #16~#280
  • 比重の大きいもの(金属系)0.6mm以下
