コンプレッサー不要の省エネ機
LG・LDシリーズ
低圧ブラスター

低圧ブラスター装置はコンプレッサーエアーではなく、ルーツブロワを装置内に組み込み、ブロワの圧縮空気を利用して研磨材を噴射しブラスト加工する装置です。従来のような大型のコンプレッサーが不要なことにより、電気代を削減することができます。
低圧力ながらも、磨きやクリーニング、粗面化、バリ取りなど様々な用途で活躍します。

エアー源の違う2つの装置を比較し貴社に最適な装置を提案できるのは不二製作所の強みとなっております。

LG・LDQシリーズ 低圧ブラスター

低圧力で加工が可能

低圧力で加工が可能

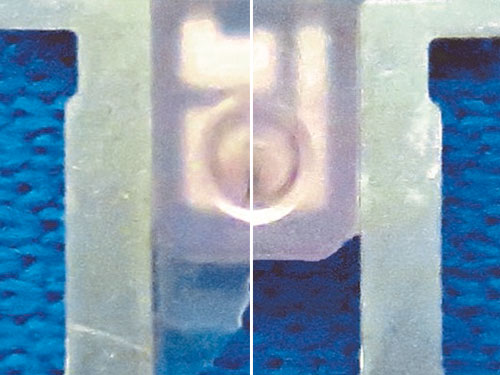

低圧ブラスターは、0.06MPa以下の低圧力ながら大風量なので、薄物大面積への加工を得意としております。また、高圧力では加工が難しい繊細な製品も加工することができ、微細なバリ取りやシリウスでの磨き加工 にも採用されています。

コンプレッサー不要

コンプレッサー不要

装置に付属しているルーツブロワーで稼働しており、コンプレッサーの配管などを気にする必要なく、設置場所の幅も広がります。手動機はもちろんのこと、自動機に関してもラインに組み込みやすいものとなっています。装置の移転も容易です。

省エネに貢献

省エネに貢献

ルーツブロワーは低圧力ながら送風量が多く広範囲に噴射ができることから、適した製品であれば消費電力量を抑えて加工をすることが可能です。
※低圧ブラスターLDQ-3(AB)と通常ブラストFD-4-501で比較。どちらも直圧式でノズル径φ5。最大圧力は前者が0.06Mpa、後者が0.5Mpa

メンテナンス回数の低減

メンテナンス回数の低減

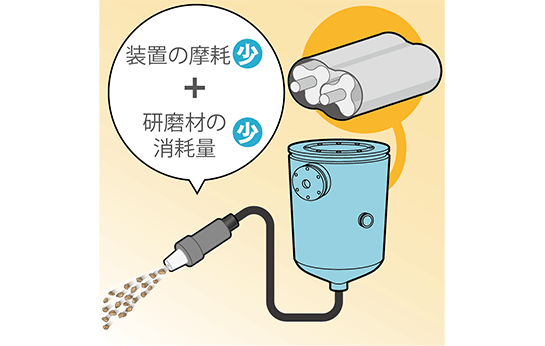

研磨材の噴射圧力が低いことにより、装置本体各部の摩耗が低減でき、メンテナンス回数を少なくすることができます。研磨材も粉砕しにくく長持ちさせることもできる為、ランニングコスト削減にも繋がります。

直圧式 ローラーコンベア型

直圧式 ローラーコンベア型

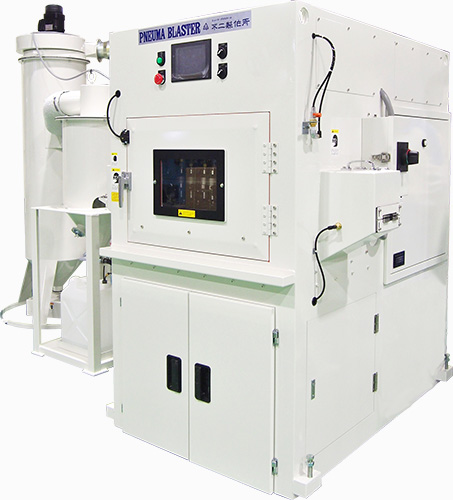

入り口側コンベアから順次加工室内に搬送され、加工室内で上下にセットされたブラストガンによりブラスト加工及びエアブローを行った後、出口側コンベアに排出される装置です。前後工程とのインライン化が容易に可能です。

【加工例】自動車クラッチ板の接着前処理

直圧式 ロボット搭載型

直圧式 ロボット搭載型

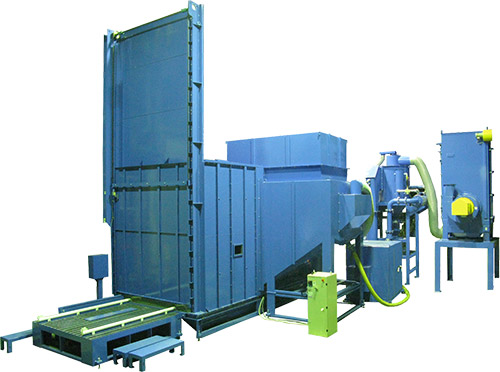

本体側台部の台車テーブル上にワークをセットし、台車テーブルを加工室内に移動後、加工室内のロボットがプログラムに沿ってブラスト加工及びエアブローを行う装置です。大型複雑形状ワーク加工に適しております。

【加工例】産業用大型バルブの塗装前処理

直圧式 ガン上下移動型

直圧式 ガン上下移動型

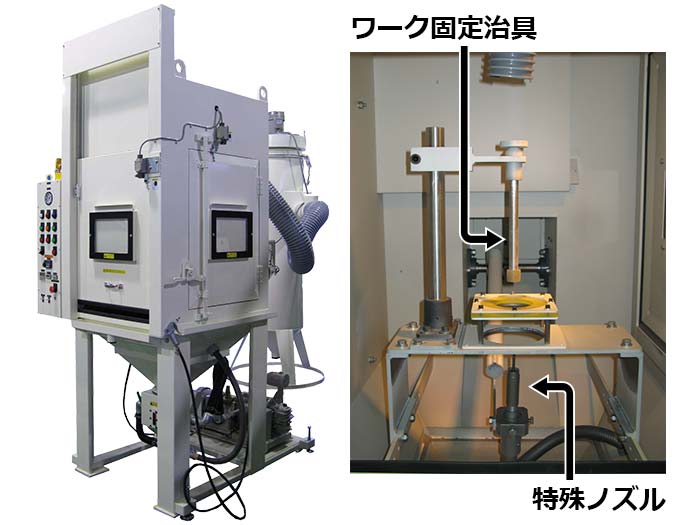

加工室内にあるワーク取付治具の下方より上下移動する特殊ノズルがワーク内側に入り込み、内面のブラスト加工を行う装置です。ワーク種類により上下移動距離を設定する事が可能です。

【加工例】自動車ピストンの内面バリ取り



直圧式 ロボット搭載型

直圧式 開口回転テーブル型

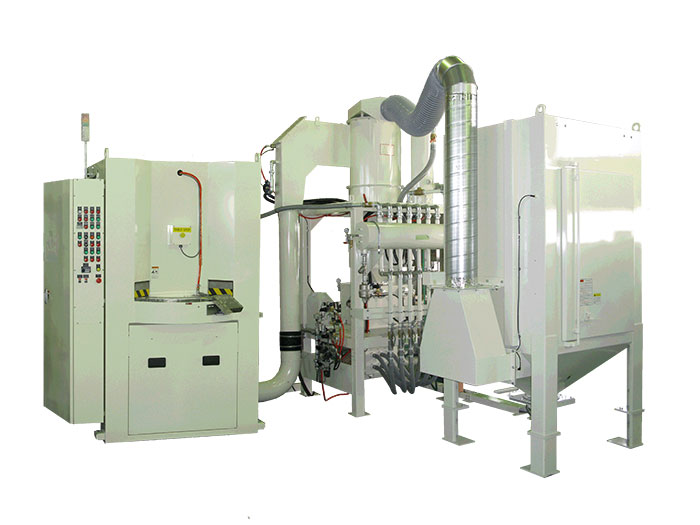

本体前面部にゆっくりと水平自動回転するテーブルが露出しており、そこにワークを設置。加工室内に搬入されたワークは上下にセットされたブラストガンで連続加工していきます。回転させて加工しにくいワークに適しています。

【加工例】ガスケットパッキンのバリ取り

重力式 ロールtoロール型

重力式 ロールtoロール型

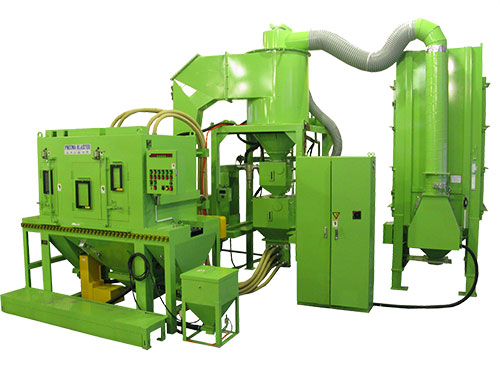

本体左右に出入口ボックスを持っており、入口ボックスにワークをセットすると本体内のワークガイドを経由し、上下に固定されたブラストガンによりブラスト加工、エアブロー及びイオンブロー(静電除去)を行うフープ材や線材、コイル材などの加工に適した装置です。

【加工例】コンデンサー(フープ材)のバリ取り

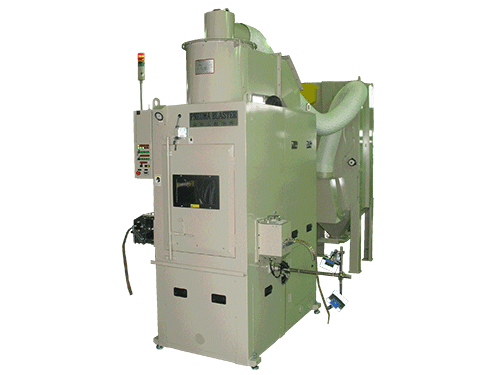

汎用小型手動機 LDQシリーズ

LDQ型の特徴

  • コンプレッサー方式と比較して省エネ、低電力運用が可能です。
  • 低圧力加工のため、研磨材の消耗や本体各部の摩耗が低減出来ます。
  • 低圧力ながら送風量が多く、広範囲に噴射が出来る為、薄物大面積の加工に適しております。
  • 集塵機は本体と一体となった省スペース、コンパクト設計
  • 家庭用100V電源にも対応(LDQ-AAタイプ,ABタイプ)

【推奨研磨材】
#16~#100

カタログダウンロード

こちらにて関連するカタログをダウンロードをしていただくことが出来ます。 下の各カタログのリンクよりユーザー情報入力フォームに進み、必要事項をご記入の上、送信してください。

ブロワ式ブラスト装置

コンプレッサー不要の省エネルギーブラストです。手動機は家庭用の100V電源にも対応した、手軽でコンパクトなタイプです。自動機も豊富に取り揃えております。

連続自動加工装置 ~ブロワーブラスト~

コンプレッサー不要の省エネルギーブラストです。ブラスト噴射用エア源としてコンプレッサーではなく、ブロワーを使用しています。
